Glasvägg 1500x2000 mm

Glasvägg 1500x2000 mm, härdat säkerhetsglas

Du kan själv kombinera ihop en passlig vägglängd motsvarande detta exempel:

I leverans ingår:

1 st Glasdörr med sidoglas för gångjärn 1100 mm inkl justermån, 2 st gångjärn, 1 st dörrhandtag 900 mm

1 st Sidoglas 400 mm

3 st U-profil i naturanodiserad aluminium
      Ska delar fraktas kommer U-profil grovkapad passande glasvägg

1 st Monteringskit med rostfri träskruv, expandergänga med skruv för klinkergolv,
       shimssats och härdande glassilikon mm

1 st Monteringsanvisning

Dörr 670 mm med glasyta bredvid om 510 mm monteras valfritt höger- eller vänsterorienterat

Dörrglaset hamnar ca 35 mm över golv med aluminium U-profiler och 25 mm under tak, men över dörr dår också aluminium U-profil vägg till vägg med höjd 20 mm, springa blir då ca 5 mm mot U-profil

Profiler går i tak från vägg till vägg, dvs också ovan dörr

Springa mellan glasdörr och sidoglas dörren när den är monterad ca 3-5 mm (ställbart)
Springa mellan glasdörr och nästpåförljande glas ca 3-5 mm (ställbart)
Avstånd överkant glas till tak 8 mm, denna höjd är viktig och justeras in med transparenta plastdistanser som ingår i monteringskit (ca 6 mm till botten i aluminiumprofil)

Måttkedja vertikalled:
Aluminium u-profil 2 mm +plastdistans 6 mm, glas 1984 mm +justermån 6 mm +u-profil 2 mm = 2000 mm.

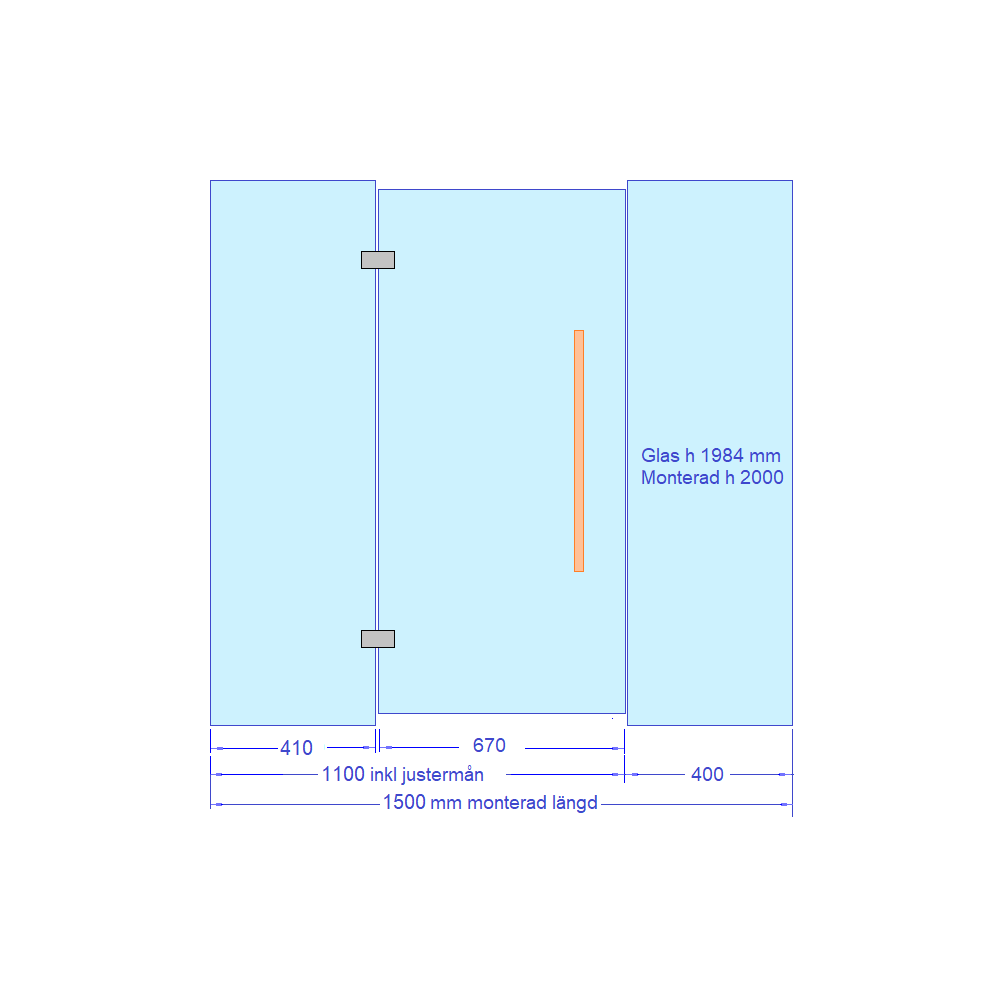

Måttkedja horisontell ledd:
U-profil 2 mm, distans 2 mm, glas 410 mm +springa 4 mm +dörr 670 mm +springa 4 mm +glas 400 +justermån 6 mm +U-profil 2 mm = 1500 mm.

Mer i våra monteringsanvisningar

Glasen uppfyller EU regler för säkerhetsglas "Regulation 305/2011/EU"

.

.
